Доборные линейные щиты

Доборные линейные щиты используются в комплекте со стандартными линейными щитами для добора опалубки до требуемой высоты. Возможно применение доборных щитов в качестве опалубки стен малой высоты, подвальных помещений и фундаментов.

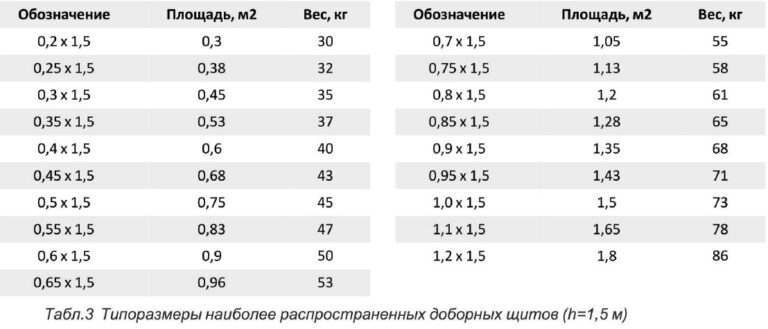

Завод производит доборные линейные шиты высотой от 0,6 м до 2,7 м (с шагом 0,3 м). По ширине доборные элементы изготавливаются тех же размеров, что и линейные щиты.
По желанию заказчика могут быть изготовлены доборные щиты любых размеров.
Ребра жесткости (перемычки) каркаса доборных щитов, также как на всех линейных щитах, расположены с шагом 290 мм.

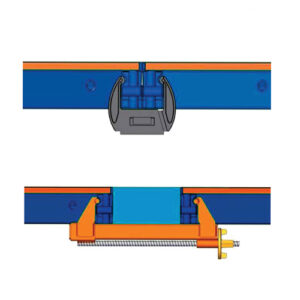

Для торцевого соединения линейных щитов при монтаже опалубки на прямолинейных участкахстены применяется литой клиновой замок. Количество клиновых замков должно быть не менеетрех для опалубки высотой 3,0 м.
Для соединения линейных щитов с использованием вставки шириной до 250 мм при монтаже опалубки на прямолинейных участках стены применяется удлиненный замок. Количество удлиненных замков должно быть не менее трех для опалубки высотой 3,0 м.

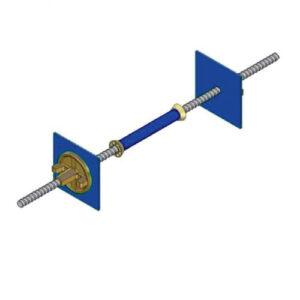

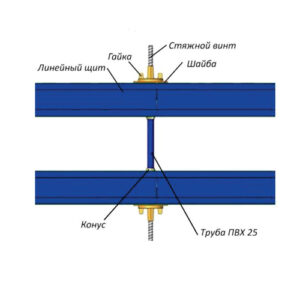

Для фиксированного взаимного расположения линейных щитов при монтаже опалубки на определенном расстоянии (толщина стены) друг от друга используется комплект стяжного винта.
Пара винт-гайка воспринимает основную статическую нагрузку от давления бетона и динамические нагрузки от падения бетонной смеси, работы вибратора и т.п.
Шайба способствует равномерному распределению давления от двух больших балок соседних щитов на плоскость гайки. Труба ПВХ 25 и два конуса предохраняют винт от контакта с бетонной смесью.
По высоте опалубки 3,0 м необходимо устанавливать минимум 3 комплекта стяжных винтов.
